蒸发式冷凝器及闭式冷却塔
发布日期：2017-10-24 14:36:05 访问次数：1441
蒸发式冷凝器

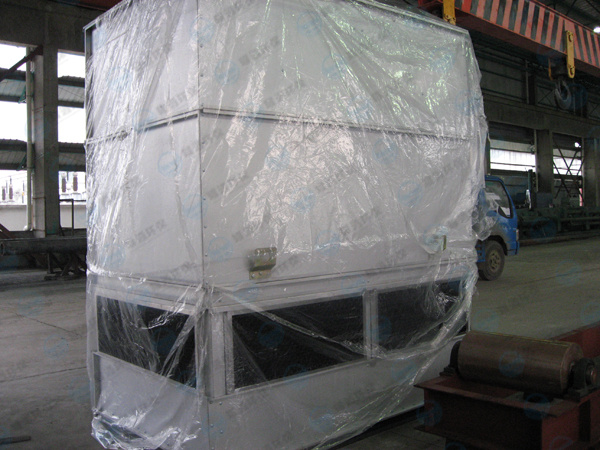

小型闭式冷却塔

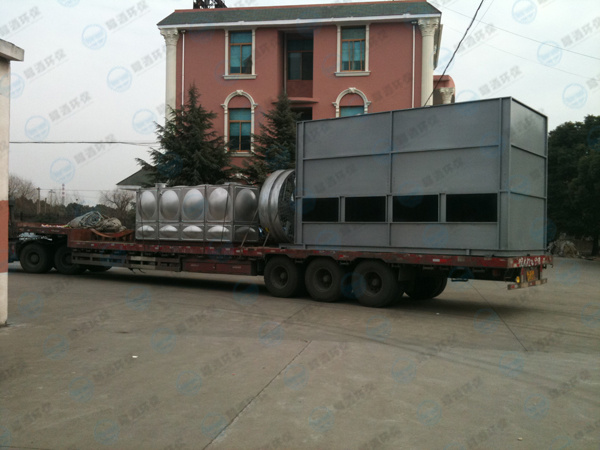

设备出厂
车间一角

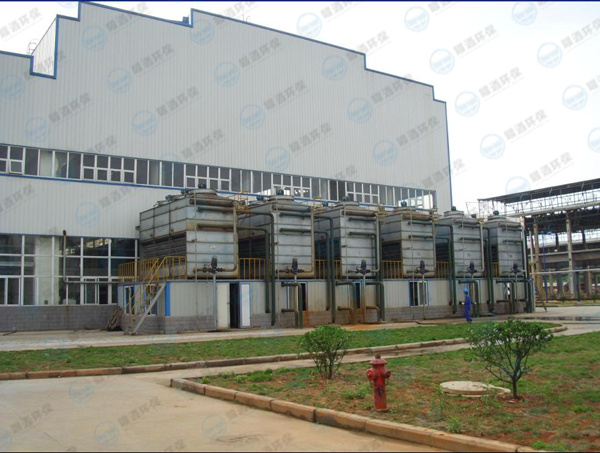

客户案例
客户案例
一、设备优点
内部空间较大，维修非常方便。
全封闭式循环，杜绝杂物引起的堵塞。
热交换器采用积木式叠加方式，可一层层安装与拆卸。
采用软水循环，无水垢生成。
不需水池，占地小，易址方便。
自动数显温控，节能环保。
操作简单，维护成本低廉。
二、设备主要部件技术性能说明
主机→冷却塔主机主要由外壳、紫铜冷却器、排风系统、喷淋系统、脱水器、集水槽等组成
外壳→冷却塔的外壳采用优质热镀锌板制作，厚度为2mm，外观处理美观大方，（外观颜色可由用户指定）；经数控机床剪、折、冲后经无焊缝拼装而成，尺寸精确平整。
冷却器→冷却器为冷却塔的关键部件，内部通冷却介质，外部经过风冷及水的喷淋来达到冷却要求；冷却器采用国际标准的T2脱酸紫铜管制作，全部为裸紫铜圆管，不加翅片，以保证其冷却效果；铜管与弯头之间的连接采用银焊条焊接，焊点少且质量好
。

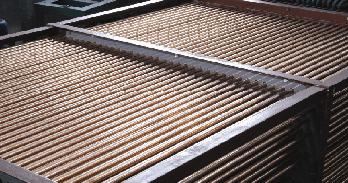

紫铜冷却器
排风系统→排风系统主要作用是排出冷却塔内的饱和热湿空气，由进风格栅，风机和防护罩等组成；风机采用铝壳三防风机，增加使用寿命。
风机
喷淋系统→喷淋系统主要由喷淋水泵、连接管路、喷淋头等组成。当温度超过设定温度时，系统控制自动开启喷淋系统，来保证冷却的温度达到要求。
脱水器→脱水器的主要作用是排风系统将喷淋水及热蒸汽的水分排出去；采用PVC高效脱水器（专业生产厂家定制），使水的飘逸率小于0.01%，使得设备放置在水雾敏感地区成为可能。
脱水器
集水槽→集水槽的主要作用是存储喷淋用水，由水槽、浮球阀、进水口、排污口等组成。
→标准配置循环水泵为1台，考虑设备的可靠因素，用户再可以选用1台备用水泵，当主水泵发生故障时可以直接切换使用备用水泵，以保证设备不断水。
→冷却塔在进水口设有压力显示，在需冷却的设备进水口也有压力显示，能通过压力差来读取压降，从而达到有效冷却，以保证设备在安全的水流量范围。
→冷却塔在出水口设有温度显示，并能通过数显温控仪控制喷淋系统的开关来实现进出水温度的调节，使闭式冷却塔在规定的水温范围内对设备连续高效地进行冷却。
不锈钢水箱与循环水泵
→设备环境使用要求：
1. 海拔不超过3000m；
2. 环境温度在0—40℃范围内；（0℃以下地区需采取防冻措施）
3. 使用地区最湿月每日最大相对湿度的月平均值不大于90%
4. 周围没有导电尘埃，爆炸性气体及能严重损坏金属和绝缘的腐蚀性气体。
三、应用范围
